МЕТОДОЛОГИЯ

ПОЛУЧЕНИЕ И ИНТЕРПРЕТАЦИЯ ИЗОБРАЖЕНИЙ ЭЛЕКТРИЧЕСКИХ РАЗРЯДОВ ДЛЯ ДЕФЕКТОСКОПИСТОВ

Получение изображений коронных разрядов

Камеры поиска коронных разрядов позволяют получать изображения в УФ части спектра возникающие из-за деионизации воздуха. Рассмотрим три основных области связанных с получением изображений:

• Ионизация воздуха электрическими разрядами.
• Поиск разрядов с помощью камеры.
• Методика контроля.

85% критических отказов оборудования высокого и среднего напряжения связаны с действием частичных разрядов. Взависимостиотсетииокружающейсреды80% разрядов можно выявить с помощью камер поиска коронных разрядов.

• Наличие электрических разрядов указывает на следующее:
• Повреждение узлов электрического оборудования
• Загрязнение поверхности
• Неправильную конструкцию узлов
• Электрические разряды приводят к следующим негативным последствиям:
• Потере напряжения
• Повреждению окружающих материалов
• Неудобству в связи с звукочастотным шумом и/или радиопомехами

Перед дефектоскопистами стоят следующие задачи:

1. Выполнить поиск электрических разрядов.
2. Выявить источник электрических разрядов.
3. Определить степень критичности электрического разряда и причину его образования.
4. Принять решение о дальнейших действиях.

Электрические разряды

Электрический разряд представляет собой физическое явление (образование электронов), при котором электроны передаются от одного объекта к другому. Электрический разряд не следует путать с эмиссией электронов, которая относится к сигналам излучаемым в электромагнитном спектре при возникновении коронных разрядов. При передаче электроэнергии по высоковольтной сети проблематичным является образование разрядов, которые в совокупности именуются частичными. При этом не происходит полной потери заряда.

Указанные выше разряды возникают в следующих условиях:

• В пустотах твёрдых изоляционных материалов – внутренние разряды
• Вдоль границ между различными многослойными твёрдыми изоляционными материалами – внутренние разряды
• В газовых пузырьках жидкой изоляции – внутренние разряды
• Вокруг электродов в газовой среде – внешние разряды

УФ-камеры способны достоверно выявлять только внешние разряды. Разряды возникают, когда проводящий канал образуется между двумя объектами имеющими разность потенциалов (V). Это позволяет электронам (физическим частицам) перемещаться от одного объекта к другому.

Существуют 3 вида частичных разрядов:

1. Внутренние разряды
2. Разряды в газовой среде
• Коронные разряды
• Дуговые разряды
3. Поверхностные разряды

Внутренний разряд

Данное явление возникает внутри твёрдых и жидких изоляционных материалов. Пустоты в этих материалах при превышении напряжения пробоя приводят к возникновению разряда соединяющего их поверхности. Разряд в пустоте приводит к локальному обгоранию изоляции. При отсутствии ремонта данные пустоты увеличиваются в размере и создают древовидный пробой, который в конечном итоге приводит к разрушению изоляции.

Разряды в газовых средах = коронные и дуговые разряды

Коронные и дуговые разряды возникают вокруг электродов с острыми концами находящимися под высоким напряжением. Обычно данное явление наблюдается в виде голубоватого свечения (низкой или высокой интенсивности) сопровождаемого шипением. Данные разряды создают ионизацию воздуха и образуют озон. Суммарное воздействие ионной бомбардировки и химических веществ образуемых во время коронного разряда приводит к разрушению элементов конструкции линии электропередачи.

Поверхностные разряды

Данные разряды возникают вдоль границы между двумя диэлектрическими материалами. Образование поверхностного разряда обычно предваряет значительный поверхностный ток утечки при наличии влаги, загрязнённости и дефектов поверхности.

Возьмём, к примеру, влажный элемент арматуры с загрязнённой поверхностью. Ток протекающий вдоль границы приводит к нагреву поверхности. Данный процесс нагрева приводит к испарению влаги, в результате чего образуются полосы сухой поверхности за счёт дефектов и наличия загрязнений на изолированных участках. При превышении разности потенциалов на данных полосах сухой поверхности возникает превышение напряжения пробоя, что приводит к образованию поверхностных разрядов или искрению. При отсутствии ремонта данные разряды способны образовывать параллельное соединение проводов, которое приводит к полному разрушению изоляции.

Виды внешних разрядов

Существуют 3 вида внешних частичных разрядов. Все они приводят к ионизации воздуха и тлеющему свечению.

1. Коронные разряды (высокое напряжение, малоамперная дуга) – Отсутствует электрический пробой
2. Искровые разряды (высокое напряжение, малоамперная дуга) – Кратковременный электрический пробой
3. Дуговые разряды (низкое напряжение, многоамперная дуга) – Непрерывный электрический пробой, наличие нагрузки поддерживает ток утечки.

Коронные разряды выглядят по-разному в зависимости от образования на положительной или отрицательной фазе.

Дуговые разряды

Дуговые разряды возникают при наличии электрического пробоя воздушной изоляции, который выравнивает электрический потенциал источника с окружающей средой. Большинство дуговых разрядов носят кратковременный характер по причине отсутствия достаточной нагрузки для их поддержания. Обычно эти разряды называют искровыми. При наличии достаточной нагрузки искровой разряд будет продолжаться. Поток значительного числа электронов в воздухе приводит к его нагреву и улучшению проводимости, что в свою очередь обеспечивает поддержание искрового разряда.

На высоковольтных линиях электропередач воздух действует в качестве изолятора. Этот изолятор обладает достаточно хорошими свойствами за исключением влияния ионизации.

Ионизация

Спектры излучения коронных разрядов и солнечного излучения

Спектры излучения коронных разрядов и солнечного излучения

Спектральная характеристика деионизации воздуха является минимальной по сравнению со спектральной характеристикой солнечного излучения.

Ионизация воздуха

Свободные электроны в воздухе с достаточно высокой энергией (скоростью) могут сталкиваться с молекулами и образовывать ионы и свободные электроны. Достаточное количество квантов света воздействующих на молекулу также могут ионизировать её. Например, близкая вспышка молнии и работа лазера.

Ускорение электронов

Столкновения электронов

Градиент напряжённости электрического поля

Плотность градиента напряжённости электрического поля

Разряды – зависимость напряжения и тока

Образование разрядов

Ионизация

Дж.С. Мэтьюc идр. / Атмосферная среда 44 (2010) 5093-5100

Рис. 1. Время жизни ионов коронных разрядов после их образования.

Факторы окружающей среды среды, способствующие образованию электрических разрядов

Факторы влияющие на интенсивность коронного разряда:

Электрическое оборудование

• Градиент напряжённости электрического поля
• Нагрузка на оборудование
• Частота в сети
• Материал поверхности и его отделка
• Температура поверхности оборудования
• Виды коронных разрядов

Окружающая среда

• Температура воздуха
• Атмосферное давление
• Относительная влажность
• Наличие взвешенных в воздухе частиц
• Наличие близко расположенных источников разрядов
• Скорость ветра

Градиент напряжённости электрического поля

Напряжение в оборудовании создаёт электрическое поле вокруг него. В случае если градиент напряжённости электрического поля является достаточно большим по причине геометрической формы или перенапряжения, то он придаёт достаточное ускорение свободным электронам образующим лавину.

Нагрузка на оборудование

Нагрузка на оборудование вызывает его нагрев, при котором происходит испарение капель росы, наледи и некоторых других загрязняющих веществ, таких как птичий помёт (в определённой степени).

Частота в сети

При более высокой частоте в сети многократно возрастает энергия ионизации.

Материал поверхности и его отделка

Состояние поверхности, наличие наледи, росы, загрязнений, царапин, трещин, различных отложений и т.п. создаёт «микродефекты», геометрическая форма которых способствует появлению коронных разрядов. При увлажнении указанных загрязнений возникают микроразряды. Загрязняющие вещества иногда удаляются дуговыми разрядами.

Температура поверхности оборудования

Температура поверхности оборудования вызывает повышенную активность электронов и повышает способность материалов отдавать электроны.

Виды коронных разрядов

Коронные разряды имеют различный вид в зависимости от места их образования.

Температура воздуха

Температура и давление оказывают влияние на плотность воздуха. Высокая температура воздуха приводит к низкой плотности, что равноценно пониженному начальному напряжению необходимому для образования коронных разрядов. При высокой температуре воздуха наблюдается большее число коронных рязрядов.

Давление воздуха

Температура и давление оказывают влияние на плотность воздуха. Пониженная плотность воздуха обеспечивает пониженное начальное напряжение для образования коронных разрядов. Высокогорье способствует образованию большего числа коронных разрядов.

Кривая Пашена

Относительная влажность и частицы аэрозоля

Увеличение относительной влажности воздуха (RH) обеспечивает пониженное начальное напряжение. Частицы аэрозоля (пыль) также обеспечивают пониженное начальное напряжение для образования коронных разрядов. При увеличении относительной влажности до степени дождя и повышении концентрации частиц аэрозоля становится возможным наблюдать УФ излучение образуемое разрядами.

Прочие источники разрядов

Прочие интенсивные источники разрядов оказывают влияние при наблюдении за контролируемыми объектами. Примерами источников разрядов являются сварочные работы, шлифовка, источники пламени и коронные разряды образуемые расположенным поблизости неисправным оборудованием.

Ветер

Ветер обеспечивает замену ионизированного воздуха неионизированным быстрее чем при диффузии, что даёт высокую интенсивность сигналов. При высокой скорости ветра (более 5 м/с-1) происходит разрежение ионизированного воздуха до той степени, при которой приборы более не определяют разряды или дают их неточное местоположение. Отсутствуют данные о влиянии направления ветра на контролируемые объекты.

Повреждения создаваемые электрическими разрядами

Окружающий воздух постоянно ионизируется по причине столкновений между фотонами высокой энергии и молекулами воздуха (N₂, O₂, Ar и CO₂). Высвобождаемые электроны подхватываются другими молекулами ввиду чего отсутствует лавина электронов.

Что такое ионизация ионизация? Ионизация: Это процесс, в результате которого атомы и молекулы получают количество энергии (путём столкновения с электронами, фотонами и т.п.) достаточное для расщепления на один или несколько свободных электронов и положительно заряженных ионов. Ионизация представляет собой особый случай получения зарядов. Ионизация является источником радиопомех и акустических волн.

Связь ионизации и коронных разрядов

Коронные разряды:

• Коронным разрядам можно дать определение частичных разрядов (в воздухе), возникающих в местах образования электрических полей высокой напряжённости и ионизации воздуха, который преобразуется в плазму.
• При деионизации плазмы избыточная излучаемая энергия называется коронным разрядом.
• Коронные разряды на изоляторах являются показателем ионизации в данной точке в связи с наличием загрязнений или повреждения, которые могут привести к поверхностному пробою.

Образование озона

Озон образуется в качестве побочного продукта воздушной плазмы и оказывает вредное воздействие на лёгкие и глаза. Является причиной рака и катаракты.

• O₂ + e^- = 2O^-
• O^- + O₂ = O₃ + Выделение тепла

Выделение тепла является столь незначительным, что практически не выявляется с помощью теплового метода контроля (ИК-термография).

Образование азотной кислоты

В условиях высокой влажности окружающего воздуха окислы азота образуемые при ионизации соединяются с H₂O и образуют азотную кислоту – сильно корродирующее вещество, которое растворяет гальваническое покрытие на металлических деталях и воздействует на покрытие других деталей.

N₂ & O₂ + e^‐ = 2N⁺ + 2O^‐
N⁺ + 5O^‐ = NO₂ + O₃
NO₂ + H₂O + O₂ = HNO₃

Повреждению подвержены металлические детали, провода и изоляторы. Детали из фарфора и стекла устойчивы к воздействию кислоты. Отложения азотной кислоты выглядят как полосы белой пыли на высоковольтном оборудовании.

Образование угольной кислоты

В условиях высокой влажности окружающего воздуха ионизированные молекулы H₂O могут соединяться с двуокисью углерода и образовывать угольную кислоту.

CO₂ + H₂O + O₂ = H₂CO₃

Данная кислота является некрепкой и используется в производстве безалкогольных напитков.

Образование щавелевой кислоты

В результате процесса разрушения полимерных изоляторов образуется щавелевая кислота.

H₂C₂O₄

Вещество имеет вид бесцветных кристаллов растворимых в воде. Щавелевая кислота воздействует на металлические детали. По степени своего воздействия кислота является достаточно сильной.

Обугливание контактов автомата защиты

Возможно возгорание деревянных столбов и повреждение понижающих трансформаторов.

Повреждения из-за дуговых разрядов

Обугливание контактов автомата защиты

Возможно возгорание деревянных столбов и повреждение понижающих трансформаторов.

Методы поиска коронных коронных, искровых и дуговых разрядов

Признаки коронных и дуговых разрядов

Коронные и дуговые разряды проявляются следующим образом:

• В диапазоне акустических волн:
• В виде шума
• В виде ультразвука
• В диапазоне радиочастот
• В видимом спектре частот
• ВУФ-спектре частот
• В спектре гамма излучения
• В виде выделяемого тепла

Признаки коронных и дуговых разрядов – акустический шум

Микрофон с усилителем может использоваться для выявления шипящих шумов и щелчков являющихся следствием разрядовой активности.

Данный метод имеет определённые ограничения:

• чувствительность микрофона
• уровень слуха оператора
• воронкообразная область локации увеличивающаяся с расстоянием, что делает невозможным точное определение местоположения источника
• наличие посторонних шумов в окружающей среде
• отсутствие визуальной регистрации окружающей среды

Указанное оборудование имеет относительно невысокую стоимость.

Признаки коронных и дуговых разрядов – ультразвук

Система микрофонов для ультразвукового диапазона может использоваться для выявления разрядовой активности. Звук являющийся признаком разрядовой активности расположен в частотном диапазоне 37-43 кГц.

Признаки коронных и дуговых разрядов – радиопомехи

Антенное устройство можно использовать для выявления радиочастотных сигналов образуемых коронными и дуговыми разрядами. На принимаемые антенной сигналы могут оказывать влияние многочисленные источники радиопомех. Получаемые результаты не являются точными в пространственном отношении.

Признаки коронных и дуговых разрядов – видимый спектр частот

При достаточно интенсивной разрядовой активности виден синий цвет – один из признаков процесса ионизации, который заметен невооружённым взглядом.

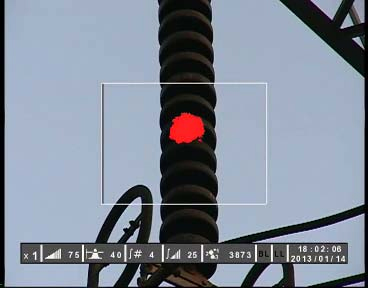

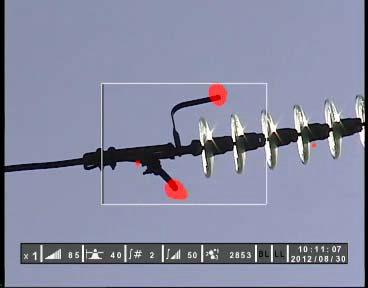

Признаки коронных и дуговых разрядов – излучение в УФ УФ-спектре

Коронные и дуговые разряды проявляются в УФ-спектре частот (длина волны 100-400 нм).

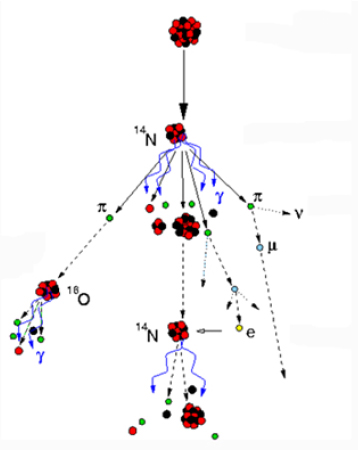

Признаки коронных и дуговых разрядов – гамма гамма-излучение

Установлено, что гамма-излучение/частицы образуются в результате коронных и дуговых разрядов. На сегодняшний день не существует серийно выпускаемых детекторов или камер способных выявлять гамма-излучение.

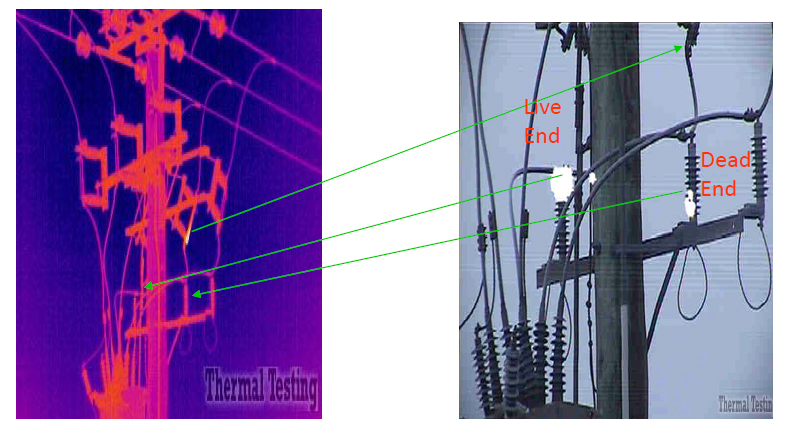

Сравнение УФ и теплового методов контроля

Наличие теплового и УФ-излучения может быть связано не только с коронными или искровыми разрядами, но также с дуговыми разрядами. Многочисленные дефекты могут приводить к образованию УФ- иИК-излучения в непосредственной близости.

Горячие точки не всегда расположены в местах образования разрядов

Выявление ионизации воздуха

Как можно выявить наличие внешних частичных разрядов? В процессе ионизации / деионизации воздуха образуется:

• акустический шум и радиопомехи
• спектральное излучение (свечение)
• Шум образуется во время расщепления молекул воздуха на ионы.
• Спектральное излучение образуется, когда ионизированный воздух деионизируется, передаёт свою избыточную энергию и возвращается к своему стабильному уровню энергии.

Флуоресценция

Избыточная энергия излучается в виде квантов света.

• При добавлении энергии молекуле для повышения её уровня она становится ионизированной.
• По причине неперестраиваемости процесса деионизации невозможен сброс целого электрона, а избыточная энергия сбрасывается в виде светового излучения.
• Данное явление называется флуоресценцией.
• У N₂ и O₂ флуоресценция происходит в основном в УФ-спектре частот.

УФ-излучение

УФ-спектр частот делится на 3 диапазона основываясь на их способности проникновения в атмосферу/биологического воздействия.

Солнечное излучение в УФ-спектре создаёт помехи при получении изображений наземных источников в дневное время суток. Источники в УФ-c диапазоне излучения расположенные ниже озонового слоя Земли в большинстве своём образуются в результате человеческой деятельности.

Источники помех в УФ УФ-c диапазоне

• Солнечное излучение при разрушении озонового слоя Земли.
• Некоторые источники возникающие в результате человеческой деятельности.



• Пожары



• Люминесцентные лампы



• Галогенные лампы – по причине высокой температуры



• Сварочные работы



• Шлифование



• Запуск ракеты



• Вспышки пламени
• Отражения




Основы работы с камерами и получение изображений

Получение изображений

Получение изображений представляет собой создание записи визуальной информации о событиях. Получение изображений предусматривает правильную настройку устройства регистрации изображений, правильную работу с ним и поледующую обработку данных записанных в определённом формате.

Поле обзора

Поле обзора (также известное как угол обзора) представляет собой величину, определяющую площадь территории, попадающей в поле зрения камеры. Зависит угол обзора от таких критериев, как фокусное расстояние объектива камеры и размер матрицы. Поле обзора обычно выражено в градусах, радианах или милах (α). Милы являются военным стандартом, который не используется в гражданском обороте. Для определения поля обзора используются градусы в горизонтальном и вертикальном направлениях. Градусы в диагональном направлении можно представить в виде круга, в который вписан прямоугольник описываемый вертикальной и горизонтальной дугами.

Изменение масштаба изображения

Масштабирование производится для показа мелких деталей наблюдаемого объекта, которые находятся ниже разрешающей способности камеры. Рассмотрим объект (синий прямоугольник) находящийся в поле обзора камеры. Для большей детализации наблюдатель должен приблизиться к объекту или уменьшить поле обзора. В случае оптического масштабирования это производится путём перемещения элементов объектива камеры. Цифровое масштабирование делает изображение большим при этом обрезая его для размещения на экране. Данные не могут быть получены из ничего, по этой причине отсутствует возможность дополнительной детализации.

• Разрешение изображения измеряется числом пикселей расположенных по горизонтали и вертикали. Данный подход применим только в случае неизменности поля обзора.
• Полезное разрешение представляет собой сочетание углового разрешения, разрешения изображения в пикселях фотоэлектронной системы усиления изображения и ПЗС-матрицы.

Разрешение отображаемых и регистрируемых изображений

Полученное изображение необходимо представить на экране соответствующего размера и разрешения для того, чтобы не пропустить пятна коронных разрядов. Разрешение, с которым изображение показывается на экране не обязательно является тем разрешением, с которым оно записывается. Системы некоторых видеокамер записывают видео с более низким разрешением, чем неподвижные изображения. Существует возможность цифрового масштабирования изображений и видео для имитации более высокого разрешения. В связи с этим наилучшей проверкой будет получение изображений высокой детализации с определённого расстояния без использования функции масштабирования.

Эффективное разрешение

• Диаметр поля обзора по осям X и Y при делении на разрешение матрицы даёт значение углового разрешения камеры.
• Например, (X)640 пикселей; (Y)480 пикселей с углом обзора 8°x 6° =
     640/8 = 80 пикселей на градус угла обзора
     480/6 = 80 пикселей на градус угла обзора
• С помощью тригонометрии можно рассчитать разрешение наблюдаемого объекта.
• 1 градус угла на расстоянии 20 м = 0,35 м.
• 0,35 / 80 = 4,375 мм разрешение на расстоянии 20 м.

Поле обзора камеры указывается производителем с учётом однократного (1х) коэффициента масштабирования. Коэффициент масштабирования указываемый в технических характеристикахдолжен представлять оптическое масштабирование. Иногда отдельные производители камер указывают коэффициент масштабирования оптического канала: возможность 25x-кратного масштабирования выглядит эффектнее двукратного масштабирования.

Поле обзора УФ-канала камеры меньше, чем у оптического канала. По этой причине изображение на оптическом канале масштабируется определённое число раз для совмещения с изображением на УФ-канале камеры для достижения однократного системного коэффициента масштабирования. Широкоугольный оптический канал камеры может максимально использовать коэффициент масштабирования для совмещения изображения с узкоугольным полем обзора УФ-канала.

Фокусировка

Изображение должно быть сфокусировано для получения максимальной детализации. Оптический канал камеры оснащён алгоритмами автофокусировки, который следит за резкостью изображения при перемещении элементов объектива. Ручная фокусировка является лучшим вариантом поскольку позволяет получать резкие изображения важных деталей объекта.

На УФ-канале камеры отсутствует функция автофокусировки поскольку на изображении отсутствуют постоянные объекты. Вместо данной функции при фокусировке изображение на УФ-канале привязывается к изображению на оптическом канале. Все камеры имеют минимальное фокусное расстояние, которое обычно меньше минимального безопасного расстояния.

Эффект фокусировки изображения коронного разряда.

Композиция изображений

Художественные изображения - Используется правило третей.

Композиция изображений – Рабочие изображения

• Делайте изображения простыми с минимальным заполнением заднего плана.
• Объект следует располагать по центру в том случае, если отсутствуют дополнительные объекты, которые следует показать для взаимосвязи между ними.

Электронно-оптический усилитель яркости изображения

Фотоны излучаемые в диапазоне УФ-c собираются объективом (1) и проецируются на фотоэлектронный катод (2), который испускает электроны. Электроны умножаются микроканальной пластиной (3).

Электроны выходящие с микроканальной пластины ускоряются источником питания (4) и проецируются на люминофорный экран (5), что заставляет его излучать видимый свет.

Матрица чувствительных элементов

Свет попадающий на каждый элемент матрицы создаёт заряд. Путём измерения заряда элемента матрицы производится расчёт интенсивности света попадающего на него.

При регистрации результатов интенсивности в виде массива данных, он используется для формирования изображения.

Порядок работы с камерой

Фильтр нечувствительн нечувствительности ости к солнечному излучению

Фильтр, обеспечивающий нечувствительность камеры к солнечному излучению, должен его блокировать и пропускать только специфичное излучение, соответствующее спектру излучения коронных разрядов (представленное красным цветом на диаграмме ниже) . Этот особый свет расположен в спектре УФ-c.

Прохождение света через объектив

Конструкция камеры CoroCAM

Другие варианты конструкции камеры

Совмещение изображений

Одно лишь изображение полученное с канала УФ-c имеет мало пользы поскольку на нём отсутствуют видимые для дефектоскописта конструкции, на которые можно направлять камеру. По этой причине элементы изображения с УФ-канала, интенсивность которых превышает заданное пороговое значение, используются для наложения и совмещения с изображением на оптическом канале.

Подкрашивание

Пятна белого цвета представляющие УФ-излучение не всегда подходят для работы. Возьмём, к примеру, пятно белого цвета на фоне облачного неба. Оно фактически имеет одинаковый с ним цвет и его легко не заметить. Для выделения пятен разрядов дефектоскопист имеет возможность задать их подкрашивание контрастным цветом отсутствующим у фона.

Непрозрачность

Источник образования пятен разрядов подлежит регистрации. Однако, при отключении изображения с УФ-канала становится трудным точное определение местоположения источника разрядов. По этой причине отдельные камеры оснащены функцией настройки прозрачности позволяющей чётко видеть пятна разрядов.

Проведение контроля объектов

Что контролировать контролировать?

1. Изоляторы

• Полимерные
• Фарфоровые/Стеклянные

2. Провода
3. Линейная арматура
4. Арматура подстанции

• Ошиновка и шинодержатели
• Электрические конденсаторы

5. Арматура распределительной подстанции

• Концевые устройства
• Связки проводов
• Трещины на штыревых линейных изоляторах
• Незаземлённые и ненадёжные соединения

6. Арматура

• Двигатели и генераторы
• Обмотка
• Изоляция

Время проведения контроля

Время зависит от вида неисправности, которую нужно выявить. Большую часть арматуры следует контролировать в условиях сухой погоды. Отдельные виды контроля следует выполнять в условиях тумана или непосредственно после выпадения росы или дождя для поиска определённых проблем:

• Увлажнение поверхности полимерных изоляторов
• Наличие открытых участков стержня у полимерных изоляторов
• Наличие трещин в юбках фарфоровых изоляторов
• Наличие коронных разрядов на влажных проводах
• Наличие загрязнений гирлянд изоляторов

За дополнительными сведениями обращайтесь к Руководству составленному Научно- исследовательским институтом электроэнергетики США (EPRI).

Ведение документации по объекту контроля

По прибытии на объект следует сделать записи о следующем:

• Местоположение в соответствии с координатами GPS
• Цели контроля
• Погодные условия (скорость ветра, атмосферное давление, температура воздуха у поверхности земли, относительная влажность и температура воздуха, на основании которых производится расчёт температуры точки росы)
• Предполагаемый уровень загрязнения поверхности
• Уровни напряжения и нагрузка
• Возраст объекта
• Последние неисправности
• Последние события, которые оказали воздействие на объект контроля, как то пожары, буря с дождём, новые предприятия или жилые районы.

Техника безопасности при контроле объектов

• Следует ознакомиться с контролируемым объектом, обратить внимание на наличие траншей и низко подвешенной арматуры.
• Определите состояние проходов и ограничений.
• Не забывайте об окружающей вас обстановке.
• Составьте план обхода подстанций и вокруг опор линий электропередач.
• Используйте соответствующую защитную экипировку:
• Защитную каску
• Сигнальный жилет
• Защитную обувь
• Сигнализатор электрическое поля
• Защитные очки

Оптимальный угол обзора

При контроле изоляторов наилучшим вариантом является наблюдение за ними снизу, так как велика вероятность обнаружения разрядовой активности происходящей под их юбками по сравнению с наблюдением сверху. Всегда располагайтесь так, чтобы расположенные в поле зрения объекты не были на одной линии. В противном случае имеется возможность неправильного определения местонахождения разрядов. Старайтесь располагаться таким образом, чтобы объект, на котором наблюдаются разряды, не находился на загромождённом фоне. Следует выбирать цвет подкрашивания накладываемого изображения коронных разрядов таким, чтобы он контрастировал с фоном объекта.

Планирование обхода объекта

Вслучае, если объектом является подстанция, то неплохо было бы обзавестись её планом для планирования обхода.

• Начните обход от одной из опор опор линии электропередач.
• С этой позиции осмотрите все три изолятора.
• Перейдите к другой опоре и повторите осмотр.

Настройка камеры

Верните настройки камеры к принятым по умолчанию заводским настройкам. В большинстве случаев этого достаточно для обнаружения до 95% коронных и дуговых разрядов. Удостоверьтесь в том, что УФ-канал включён. Проверьте правильность индикации даты и времени. Проверьте правильность выбранного режима записи. Удостоверьтесь в том, что приёмник GPS включён и настроен. У некоторых камер имеются дополнительные настройки, которые также следует проверить.

Разряды не обнаружены

Вслучае, если разряды не обнаружены в режиме работы камеры по умолчанию, то следует включить режим максимальной чувствительности.

• Установите камеру на штатив.
• Включите максимальный режим усиления сигналов, а также режим их накопления и задайте максимальную длительность периода накопления сигналов.
• Наведите камеру на вероятную область образования разрядов и оставьте её в этом положении для накопления максимального числа сигналов в течение более 2 секунд.
• Выполните сканирование объекта камерой с периодом накопления сигналов в течение 2 секунд.

Если разряды по-прежнему не видны, то можно сделать три следующих вывода:

1. Разряды отсутствуют или столь малы, что их невозможно выявить.
2. Окружающая среда не способствует их образованию.
3. Камера неправильно работает.

Функциональное тестирование камеры

Установите на камере заводские настройки по умолчанию. Выберите какой-либо подходящий безопасный источник излучения для тестирования камеры: зажигалку, свечу или плазменный шар и получите изображение УФ-излучения.

Разряды обнаружены

При выявлении разрядов для регистрации дефектоскопист должен выполнить следующее:

• Перейти на место с оптимальным углом обзора.
• Расположенное достаточно близко для получения детального изображения
• Получить снимок арматуры на незагромождённом фоне.
• Проверьте оптимальность фокусировки камеры.
• Удостоверьтесь в том, что разряды возникают на конкретной арматуре, аненаслучайных объектах.
• Включите запись не забывая о речевых комментариях по невидимым подробностям имеющим отношение к разрядам.
• Установите более низкий уровень усиления сигналов для уменьшения размеров пятен разрядов и определения более точного их местоположения.
• Обойдите вокруг источника разрядов для поиска лучшего места наблюдения заними.
• Просмотрите полученную запись перед переходом к другому объекту. Это устраняет необходимость возврата и повторной записи.

Степень серьёзности дефектов

Что такое интерпретация интерпретация?

Интерпретация представляет собой определение происходящих явлений на основании наблюдаемых признаков. Интерпретация является более сложным процессом по сравнению с получениемзначения числа фотонов.

Степень серьёзности дефектов

• Интенсивность разрядов != серьёзность дефектов
• Руководство Научно-исследовательского института электроэнергетики США (EPRI)

Степень серьёзности дефектов в соответствии с классификацией ESKOM
